钻机综合性能测试台主要用来测试钻机、钻杆的输入（电、液、气）功率；输出转矩、输出转速、输出机械功率；效率；直行程；推拉力等。可进行型式试验、寿命耐久试验等，模拟钻机的实际使用工况，评价钻机、钻杆的综合性能，为钻机、钻杆的研发、生产、维修和现场应用等提供准确的参数依据。钻机综合性能测试台可以测试各类电动、气动、液动钻机、钻杆等。该类测试台主要由被测钻机、钻杆、转矩转速传感器（力传感器、位移传感器、角度传感器等）、模拟负载、安装平台、连接夹具、测控系统（仪表、软件等）、电气控制系统等组成。测试过程可手动加载或自动加载，测试结果可生成定制的测试报告、曲线图表等，过程数据可生成Word、Excel或PDF格式文件，数据可进行保存、编辑、打印等。测试系统界面简洁，升级、维护方便。公司免费培训操作人员，进行使用、维护指导。

能广泛服务于矿用使用电动、气动、液压锚杆钻机产品的矿山、铁道隧道、冶金工程等行业。

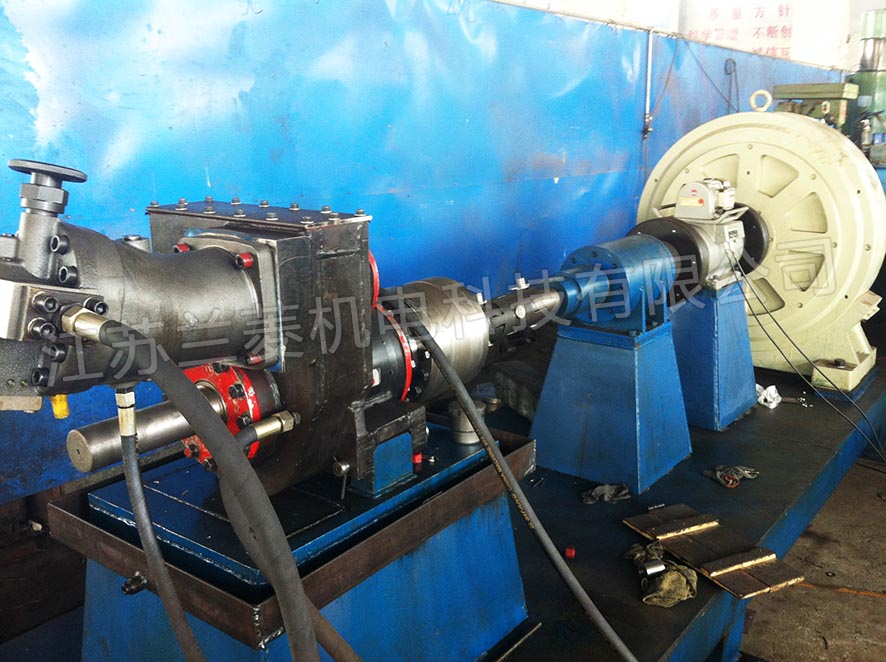

北京煤科院 630~30000N.m气动液压钻机测试台

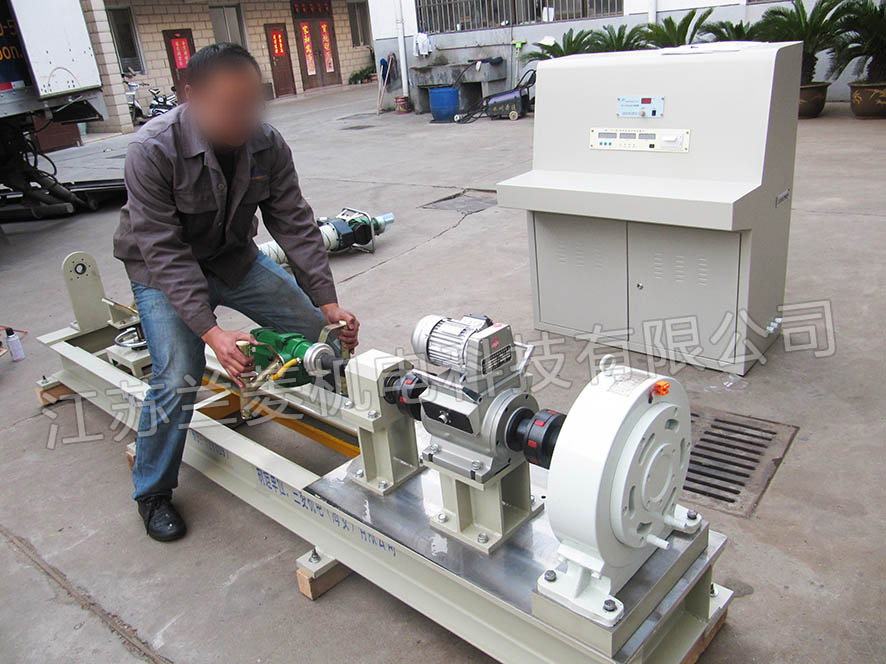

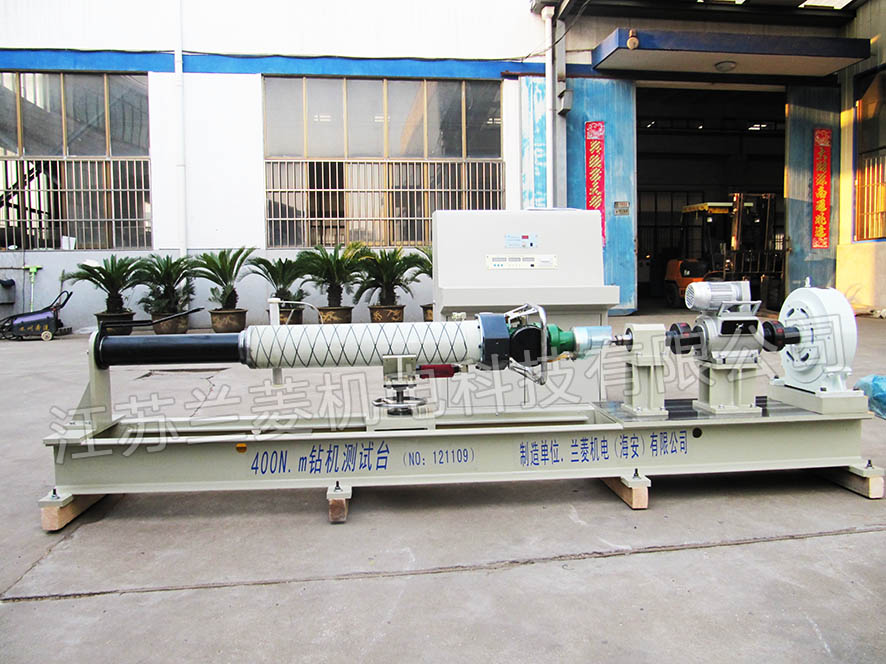

江阴中煤 400N.m手持钻机测试台

钻机钻杆扭矩测试台应用行业
可检测动力机械输出的转矩、转速、功率。如电机、内燃机、液（气）压马达、曳引机、石油钻机等。

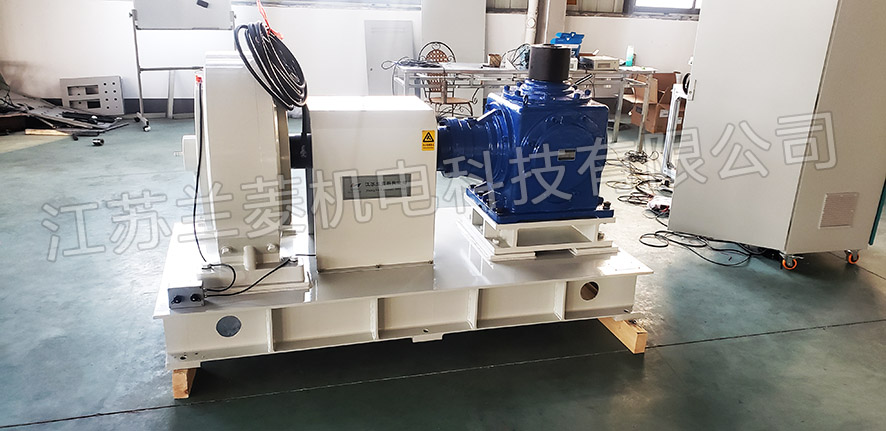

可检测传动机械输入、输出的转矩、转速、功率、效率。如减变速机、电动阀门、离合器等。
可检测钢性传动件的可承受转矩。如石油钻机钻杆、煤矿山体固定锚杆等。
可检测制动机械的制动转矩。如制动器、失电保护器、汽车涡流减速器、吊车减速器、刹车等。
可检测旋转工作机械需要的转矩、功率。如发电机、水泵、风扇、搅拌机等。可检测运动付摩擦转矩。如汽车传动球头与球头座、船舶尾轴与尾轴套、滚珠丝杠与螺母等。

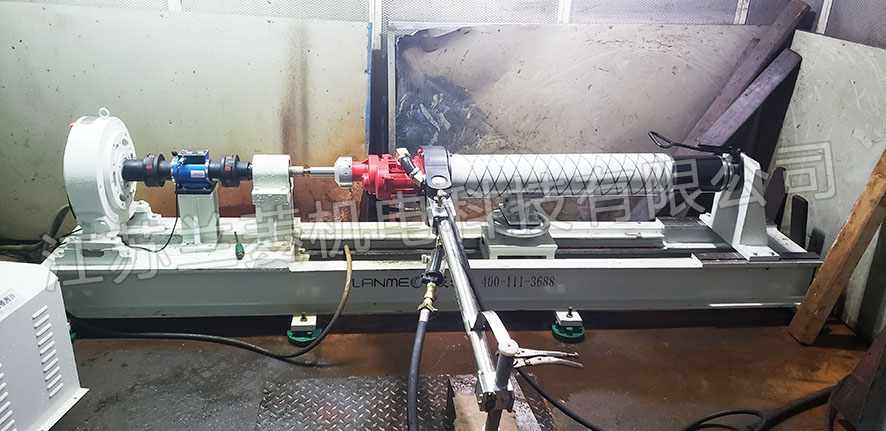

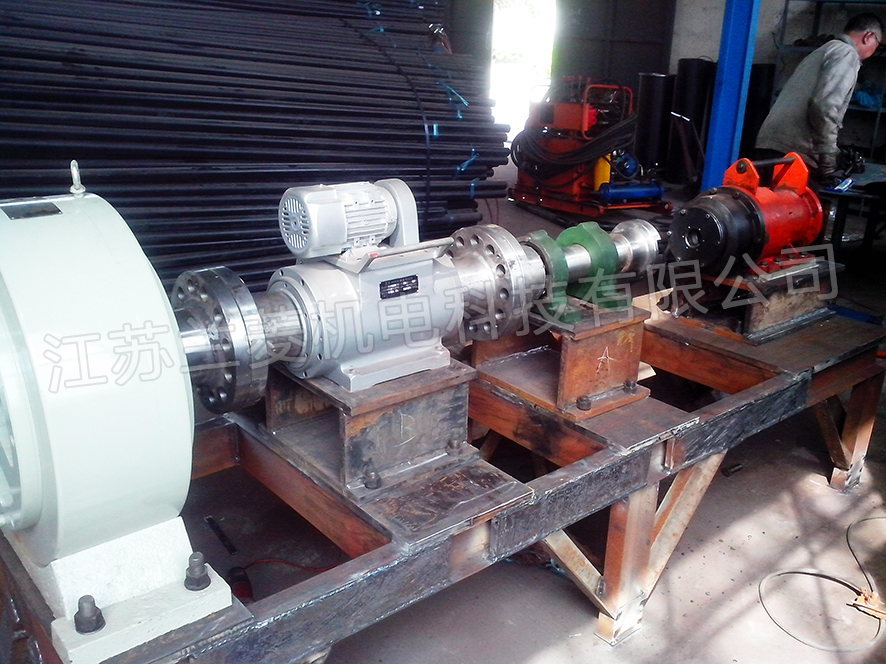

江阴中煤 400N.m气动锚杆钻机测试台

江阴长力 400N.m气动锚杆钻机测试台

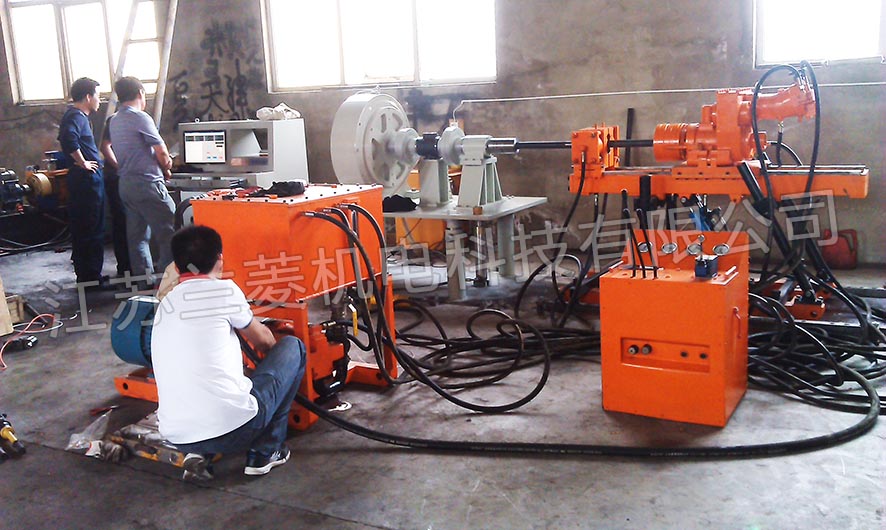

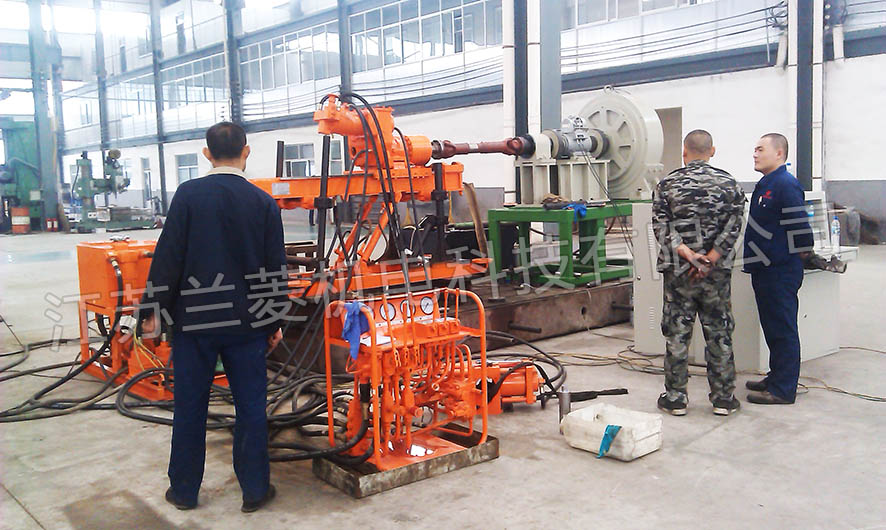

铁福来 20000N.m履带式液压钻机测试台

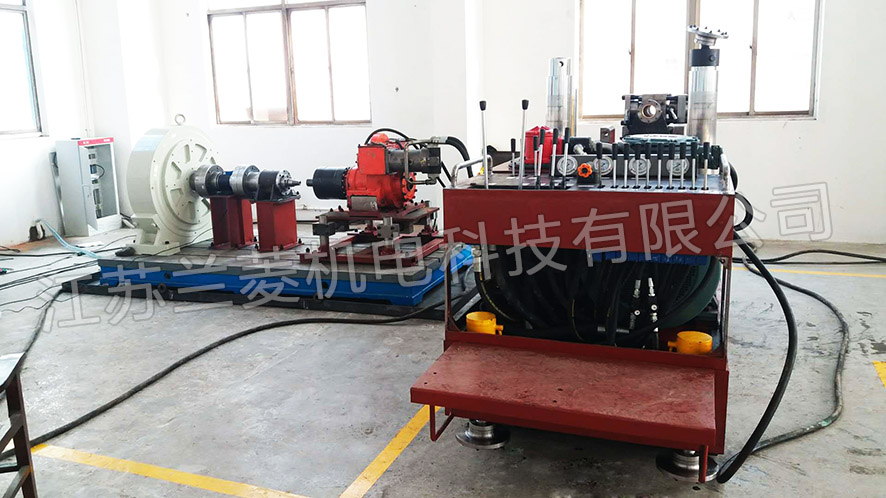

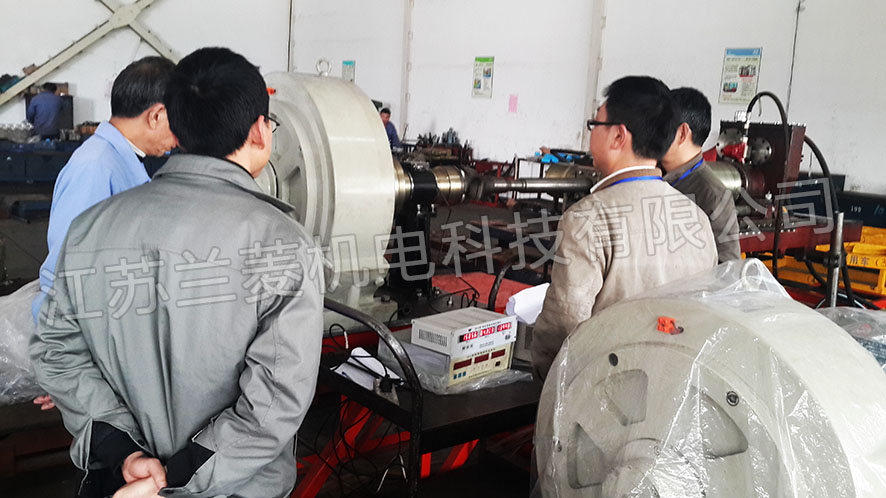

常州保莱 10000N.m液压钻机测试台

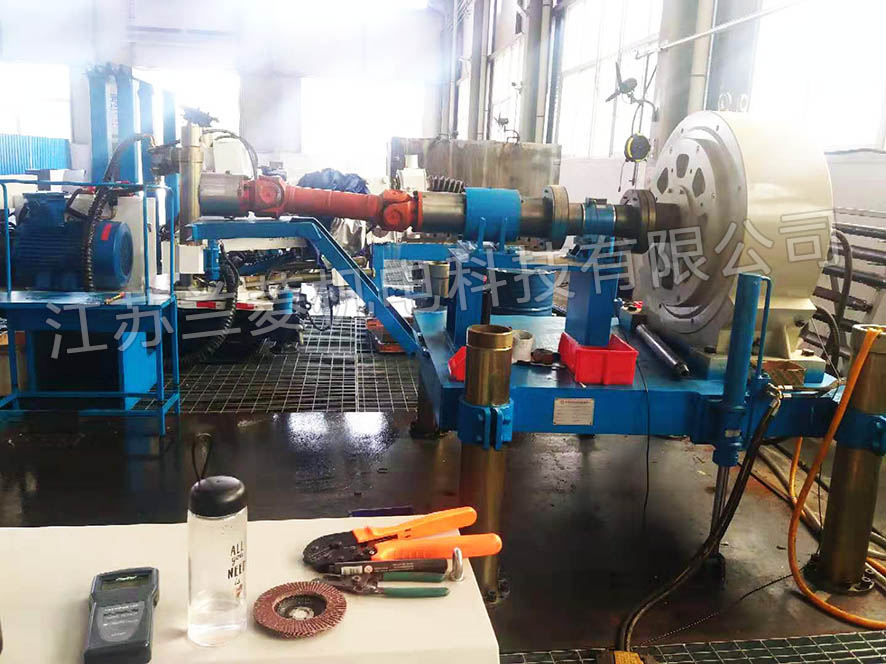

六合煤机 5000N.m液压钻机测试台

七台河煤机公司 10000N.m液压钻机测试台

天津同鑫煤机5000N.m钻机测试台

黑龙江技师学院5000N.m钻机测试台

鸡西万隆2000N.m钻机测试台

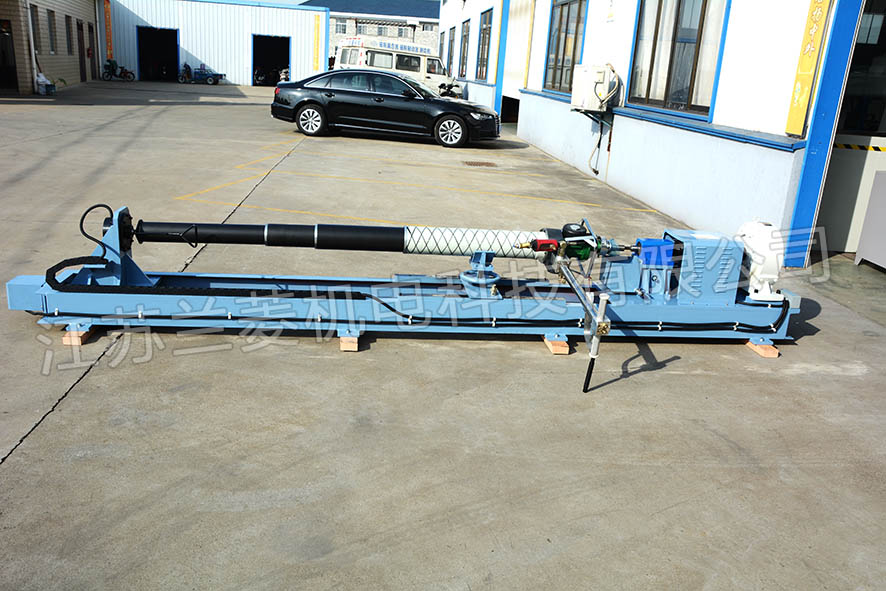

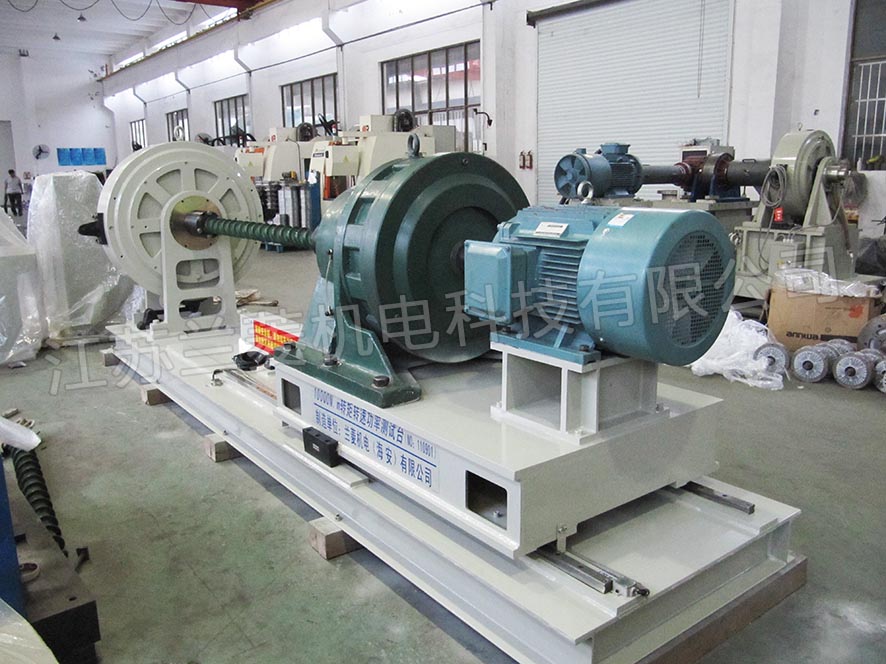

10000N.m 钻杆加载测试台

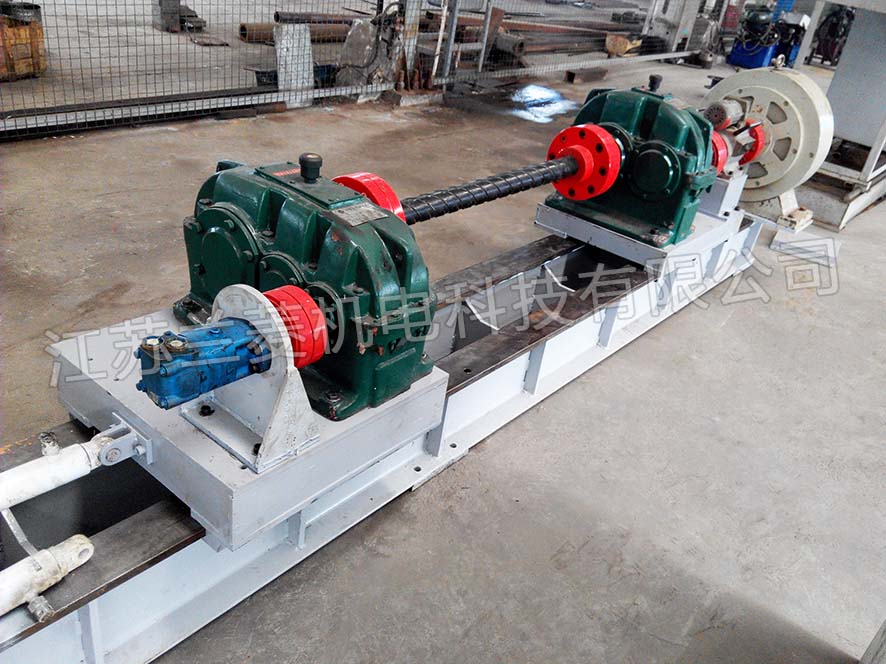

5000N.m钻杆加载测试台

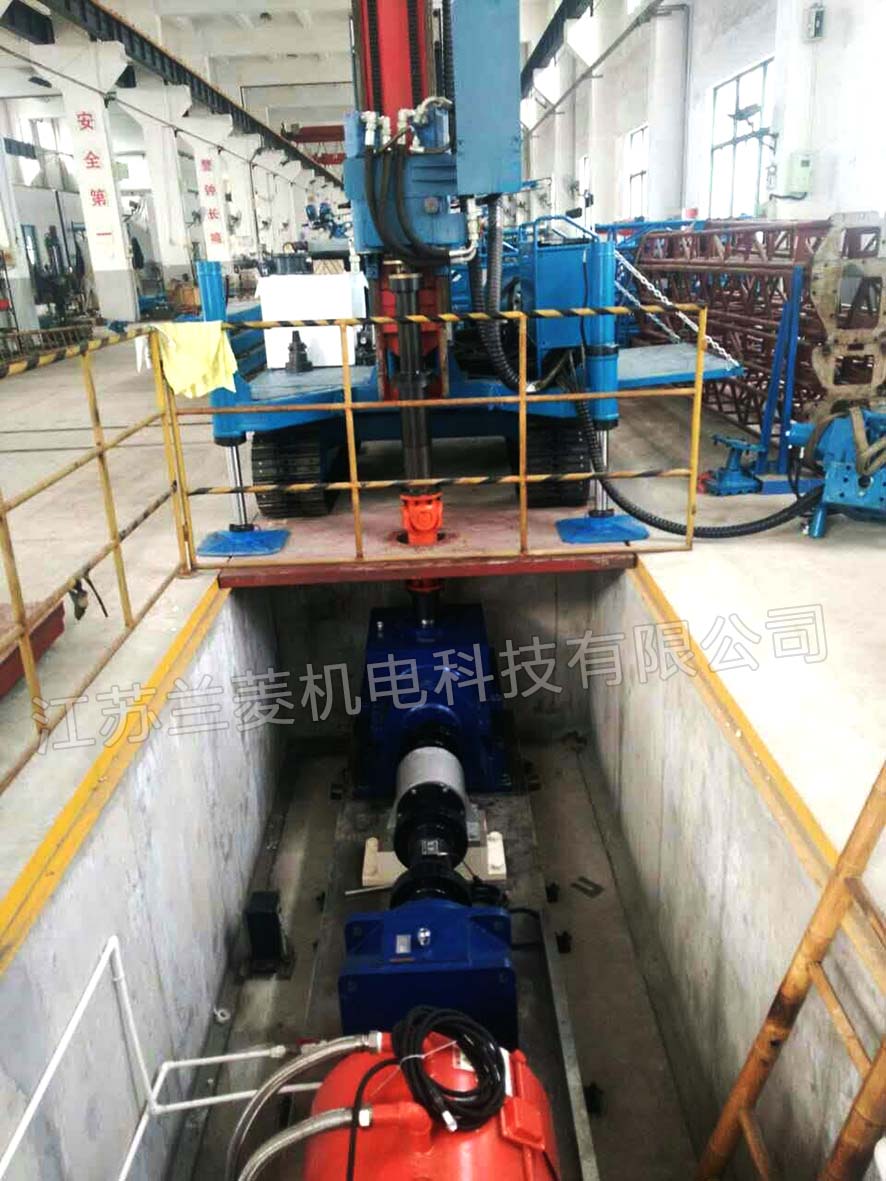

无锡安曼 30000N.m立式钻机测试台

徐州恒兴 5000N.m立式钻机测试台

概述：

钻机测试台按照被测钻机的动力源不同，分为：气动锚杆钻机测试台、液压钻机测试台；按照钻机的工作方向不同可以分为：立式钻机测试台、水平钻机测试台。

20000N.m 钻机试验台技术方案说明书

（可以采用磁粉制动器、电涡流制动器、电力测功机作为负载，用户可选择）

设备名称：

20000N.m 液压钻机试验台

设备参数：

转速0-500r/min；转矩2000-20000N.m；最大功率90Kw、

1.用途

1.1 用于测试

电机的电流、电压、功率因数、电功率

液压输出的压力、流量、液压功率

钻机输出的转矩、转速、功率、推力

液压站效率、钻机效率、整机效率

1.2 电脑显示相互之间的曲线关系，并形成报表予以保存和打印。

1.3 手动/程控加载

2、测试精度:

电机的电流、电压、功率因数、电功率 ±0.5%F.S

液压输出的压力、流量、液压功率 ±0.5%F.S

钻机输出的转矩、转速、功率、推力 ±0.2%F.S

液压站效率、钻机效率、整机效率 ±0.5%F.S

3、设备工作环境

3.1电源：AC220V 1000w单相  AC380V 100Kw三相（根据电机功率）

3.2温度：-10℃ — 40℃

3.3湿度：小于85%

4、基本原理

磁粉制动器FZ20000JY（20000N.m 90Kw）通过程控电源SC-1WS 提供可调节激磁电流来调节加载阻尼大小。

将ZJ-20000A型转矩转速传感器串联在磁粉制动器和钻机中间，通过调节磁粉制动器阻尼，使得转矩转速传感器的传动轴上的应变片发生微量变形，变形参数电压信号转换成频率信号，通过TR-3S型转矩转速功率采集仪显示出转矩、转速、功率参数。

EP-2000电参数采集仪用于采集电机的电流、电压、功率因数、电功率。

TD-8多通道仪表用于采集液压输出的压力、流量、液压功率。

各仪表均可与工业计算机实现相互通讯，发送指令、传递数据。

5、需方提供

冷却装置：水泵、水箱、水管的设计、制造、安装等（流量100L/min、容积4m3）等

机械装置：钻机部分的安装、连接、运转

电缆联结：电缆送到检测柜： 三相AC380V （驱动电机、水泵）、单相AC220V1Kw

检测柜---驱动电机、水泵（电缆及连接）

传感器连接：与流量传感器、压力传感器连接的所有接头、油管、控制阀的设计、制造、组装。

双方配合进行钻机的联合调试。

6、提供技术资料

7、验收

7.1验收：可来我公司现场验收

7.2验收时间：款到6周发货

7.3.如遇需方原因影响验收，则验收时间顺延。

7.4验收项目

7.4.1 精度验收：

设备精度按设备《设备出厂合格证明书》验收标准要求验收。

7.4.2 性能验收：

验收结果达到技术协议要求和设备验收标准后双方签署精度验收报告。

8、售后服务

测功机在验收合格后12个月内，所有部件、仪表如出现故障（非人为造成），现场无法修理的一律免费尽快更换，能够电话解决的电话解决，解决不了，我方在36小时内到达使用现场。非我方原因造成的设备故障，我方将按成本收取材料费、路费、人工工时。12个月后我方将在36小时内到达使用现场有偿服务。磁粉制动器内的磁粉为易损件，不属于三包范围。（转矩转速传感器三包24个月）

9、培训

供方在接到需方电话要求调试后，36个小时内必须到达需方使用现场，3天内调试完毕，其期间可免费培训需方操作人员。
